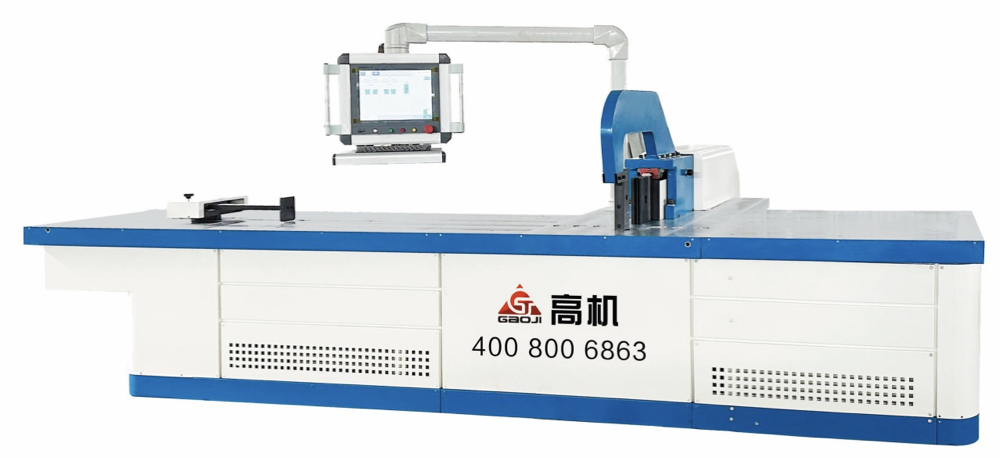

數控母線伺服折彎?rùn)C(jī) GJCNC-BB-S
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
產品描述
參數
一、主要性能特點

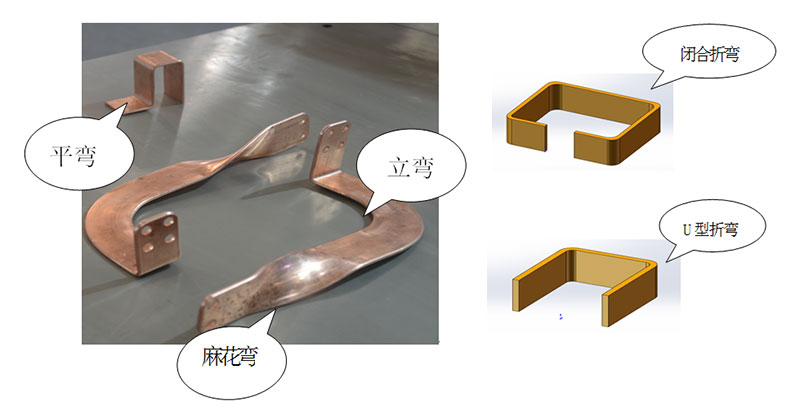

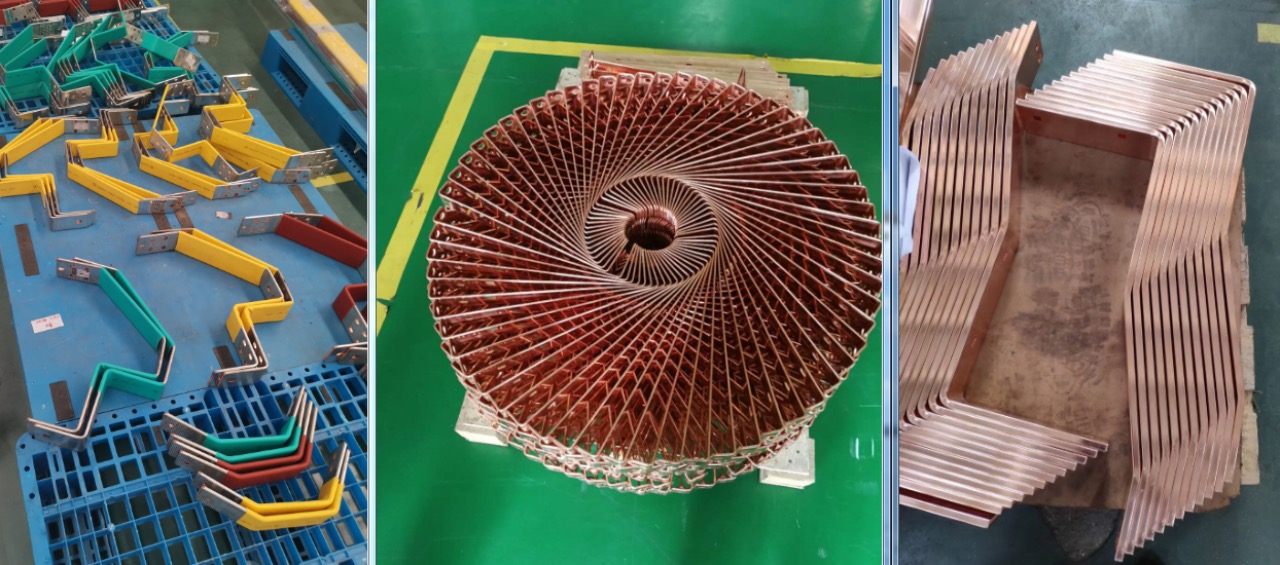

1）折彎?rùn)C(jī)設置各種折彎類型：平彎、立彎、麻花彎、閉合折彎、U型折彎等。
2）采用閉式折彎?rùn)C(jī)構， X、Y兩軸使用精密直線導軌，保證加工精度，避免開式折彎的弊端，保證加工角度在寬度方向的一致。
3）折彎軸采用伺服控制，折彎精度高，穩定性高。

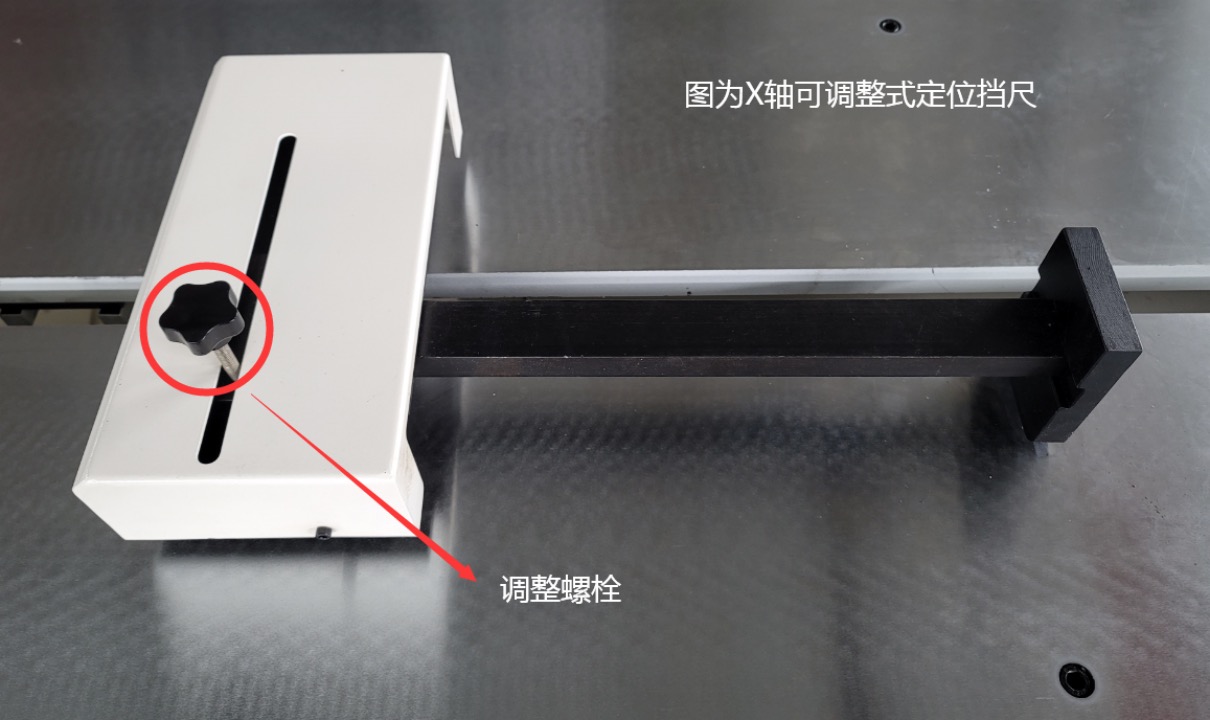

4）X軸最大行程2000mm，使單邊加工長度增大，提高工件的加工范圍。

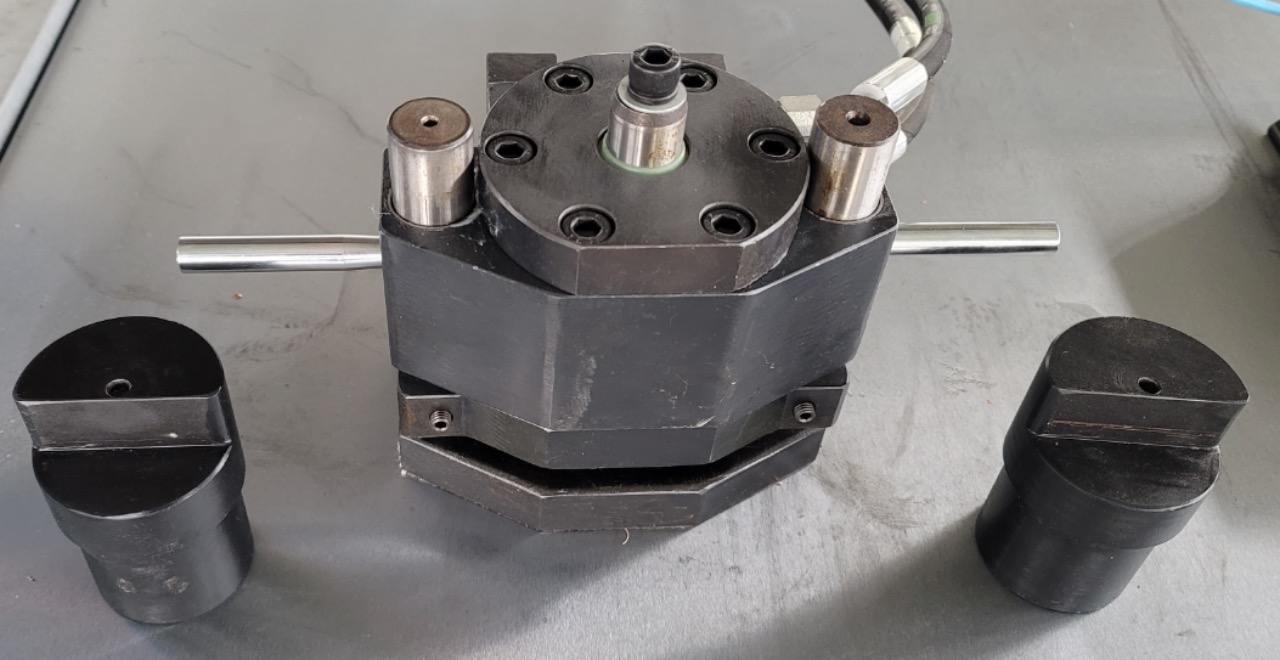

5）折立彎（選配）時，本機模具有自動夾緊和釋放功能，保證加工平面的平整度，減少?gòu)澢⌒蔚膿p傷。

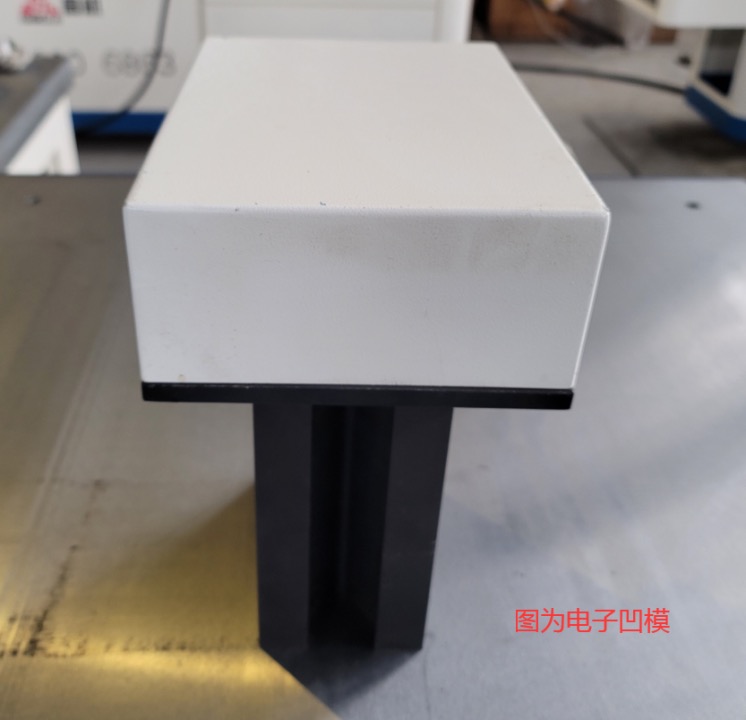

6）GJ3DXII可與沖剪機聯網使用，對于彎曲次數較多的工件，能自動尋找折彎次序，實現編程自動化，能模擬折彎過程，根據模擬的折彎次序放置母排，避免折彎彎曲位置錯誤。設備可以選配電子凹模，其能將折彎角度與控制系統反饋校驗，具有自動計算，實現精確折彎，加工精度高、效率快，能實現一次裝夾，多工件連續加工成型等優點，每次折彎動作前無需使凹模與凸模定位校準，直接進行折彎動作。
7）設備臺面采用高精度臺面，有效減少銅母線與設備臺面的摩擦，更好的保護銅母線的表面。
8）PLC（可編程控制器）支持各種通訊協議，開放數據接口，支持與MES（生產信息化管理系統）、WCS（倉儲控制系統）進行數據，且人機界面操作平臺便于操作。

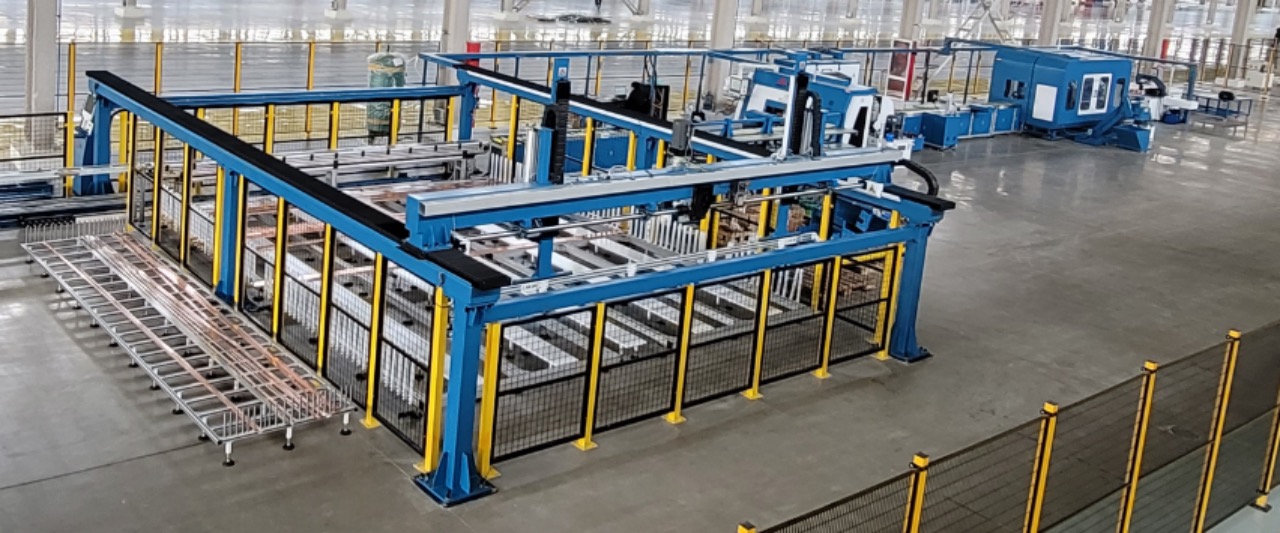

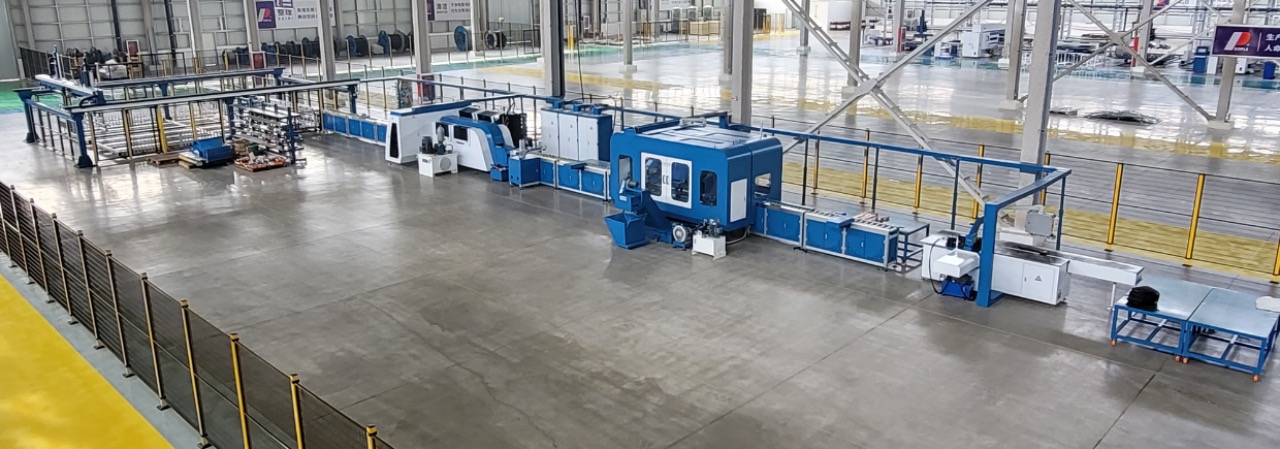

9）該機器與自動化銅排庫、數控母線沖剪機、母線圓弧雙動力加工中心、激光打標機配套使用，搭配銅排管理控制系統，支持通過MES（生產信息化管理系統）、WMS（倉儲管理系統）、ERP（企業資源計劃系統）、PLM（產品生命周期管理）鏈接到服務器，形成母線加工無人化工廠系統。

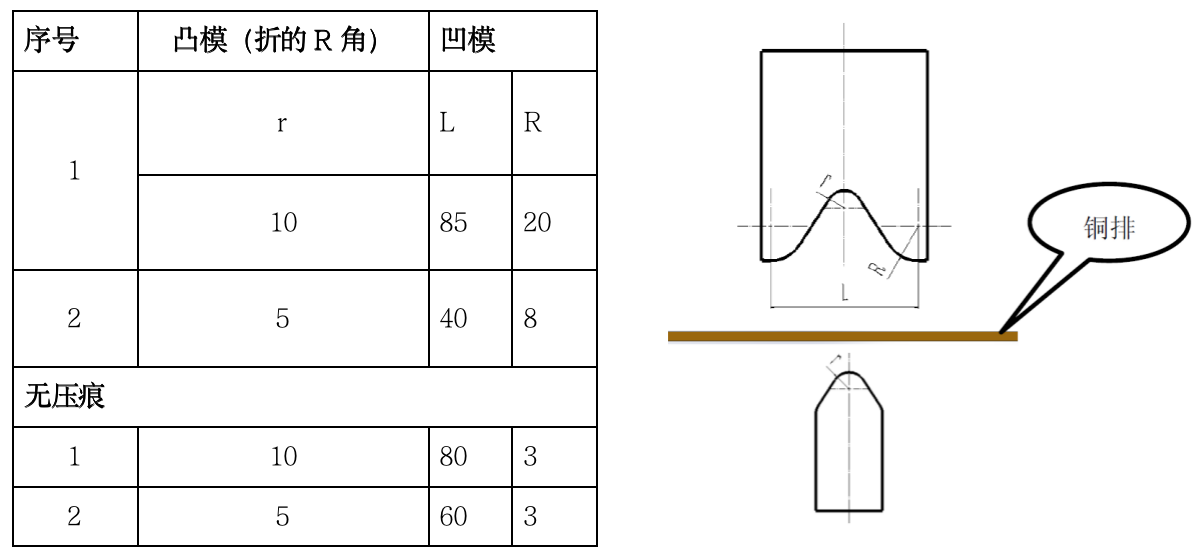

平彎加工工藝數據
二、主要技術參數
|
名 稱 |
單 位 |
參 數 |
|
最大扭矩 |
N.M |
87 |
|
額定扭矩 |
N.M |
35 |
|
折彎精度 |
゜ |
±0.2 |
|
折彎最大行程 |
mm |
250 |
|
側擋料行程 |
mm |
2000 |
|
側擋料最大移動速度(X軸) |
m/min |
96 |
|
折彎頭(Y軸) |
mm/s |
50 |
|
Y軸重復定位精度 |
mm |
±0.02 |
|
U型折彎內寬最小 |
mm |
40(注：需要更小尺寸時請技術咨詢我公司) |
|
最大折彎角度 |
゜ |
90 |
|
平 彎(寬度×厚度) |
mm |
200×15 |
|
立 彎(寬度×厚度) |
mm |
120×15 |
|
Y軸伺服電機功率 |
kW |
5.5 |
|
X軸伺服電機功率 |
kW |
0.75 |
|
電源總功率 |
kW |
8.3 |
|
主機外形尺寸：長×寬 |
mm |
3670×1980 |
|
總重量 |
kg |
2000 |
三、GJ3D功能介紹

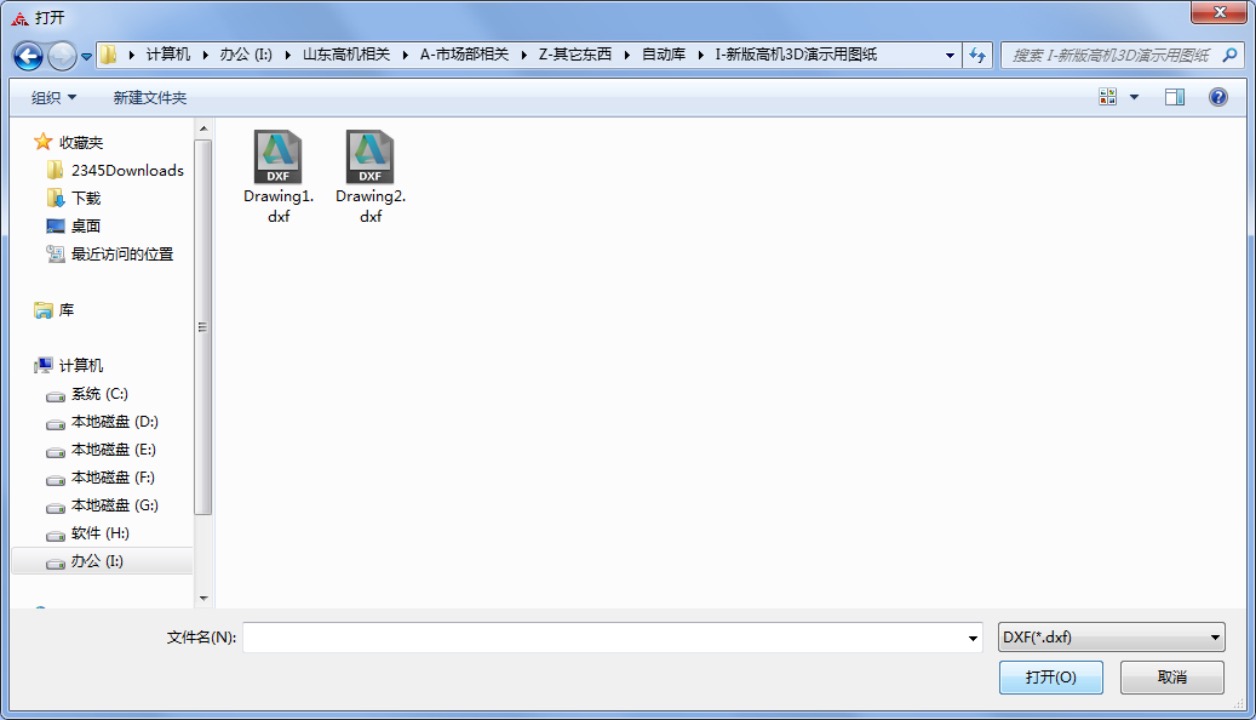

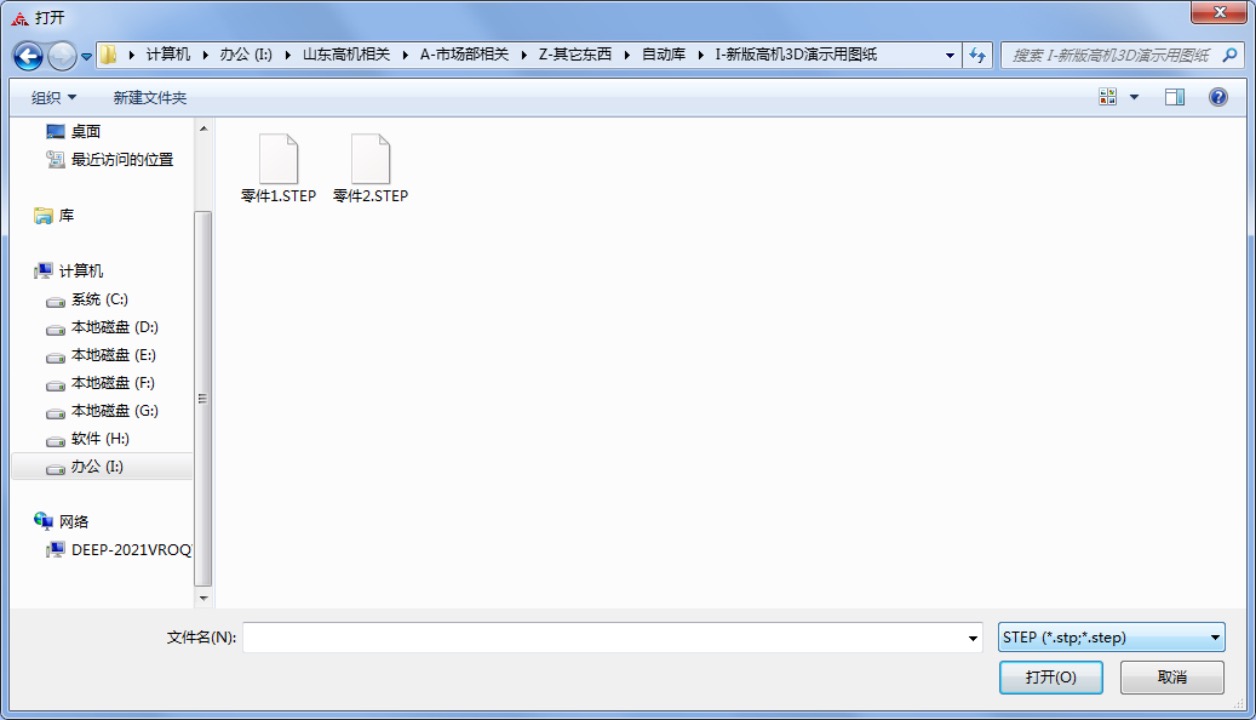

1）GJ3D軟件可導入三維step格式的圖紙文件，兼容solidworks等畫圖軟件?？梢员４婕庸D紙，下次加工直接從GJ3D軟件中打開即可。也可以直接導入需要加工的圖紙。

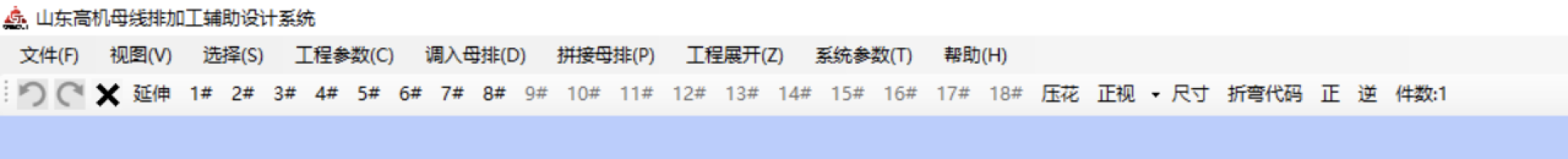

2）在軟件中創建新圖紙時，點擊文件“新建”，根據“工程參數”設置排寬和排厚，然后“延伸”自己需要的長度。此時得到一個三維實體銅排。操作簡單，提高工人工作的效率，大大減少在軟件中消耗的學習時間。

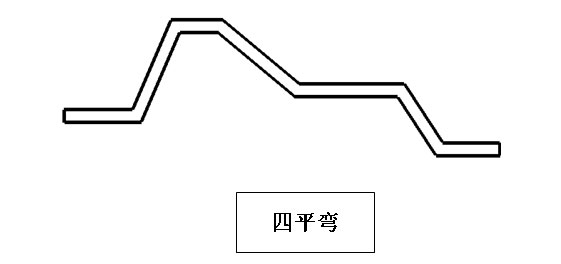

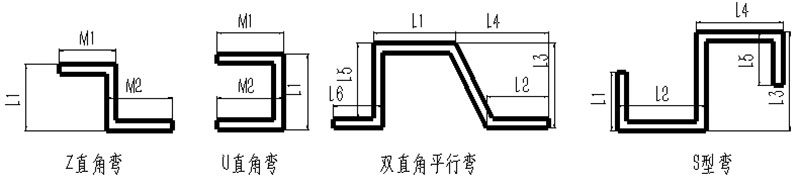

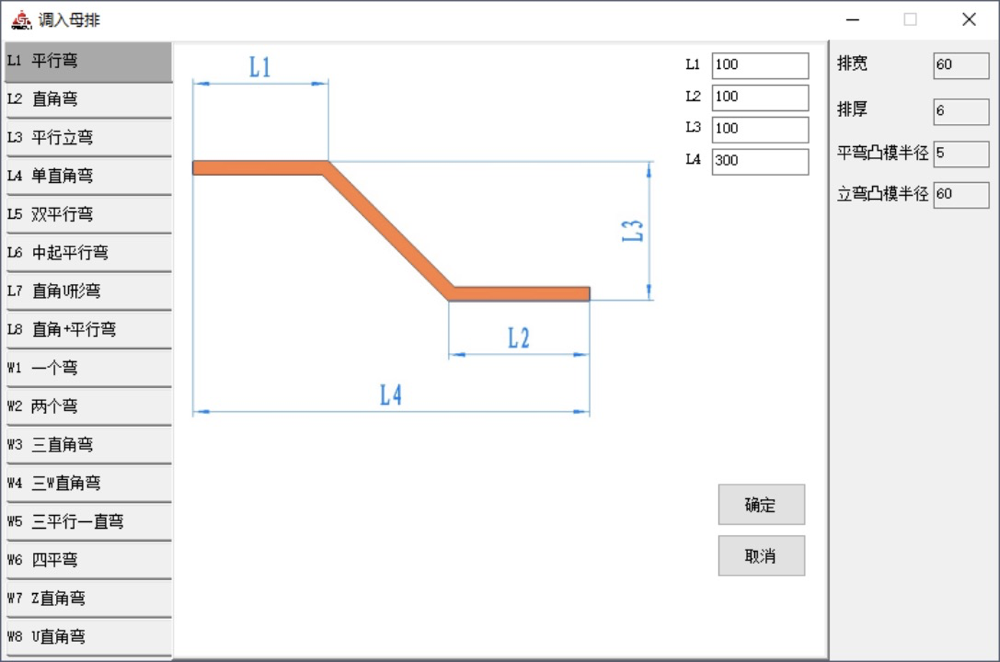

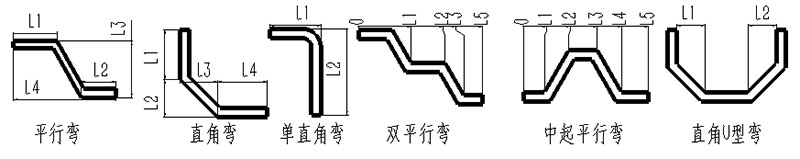

3）調入母排：軟件中自有折彎模型，直接調入模型文件，后期可以根據客戶需求增加模型庫。調入母排：平行彎、直角彎、平行立彎、單直角彎、雙平行彎、中起平行彎、直角U型彎、直角+平行彎、一個彎、兩個彎、三直角彎、三平行一直彎、四平彎、Z直角彎、U直角彎、雙直角平行彎、S型直角彎、雙直角彎+平行立彎、直角平行彎+平行立彎。

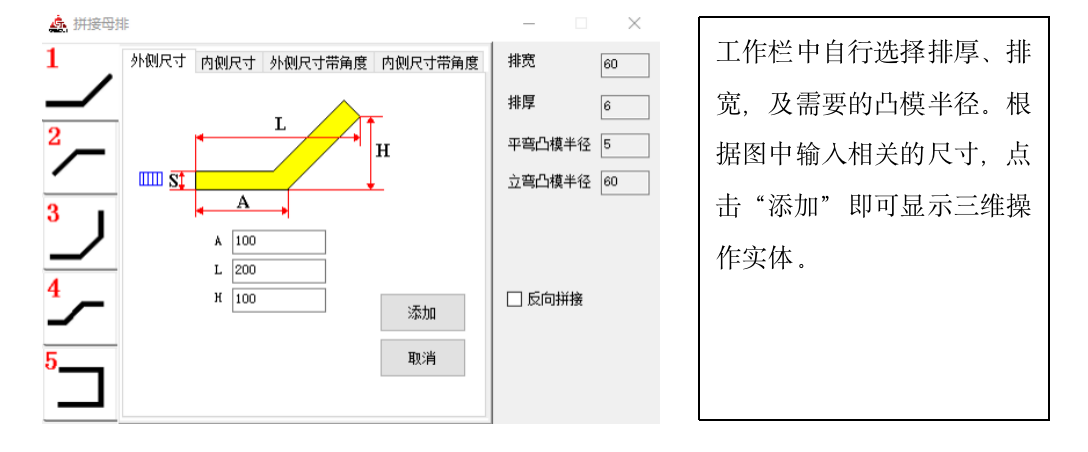

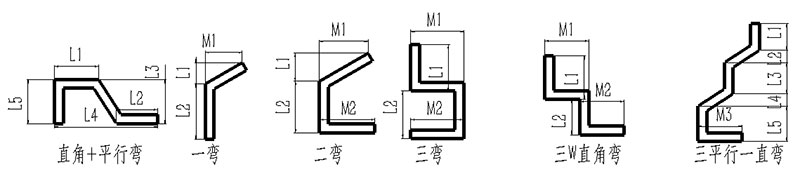

4）拼接母排：該功能有五種彎可以選擇，可以根據自己需要進行拼接。

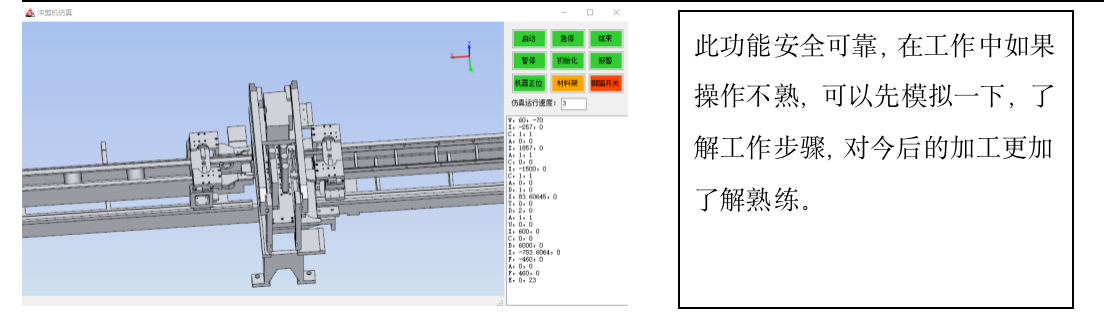

5）加工前的模擬：需要加工的圖紙完成后，點擊“工程展開”然后點擊上方的“沖剪代碼”出現一工作欄上方的“模擬”按鈕點開即可，如下圖
6）尺寸更改：在作圖過程中發現尺寸有誤，點擊尺寸按鈕給工件更改尺寸，按照這個更改的尺寸方法，根據客戶需求可以改變先前所有的尺寸數據。

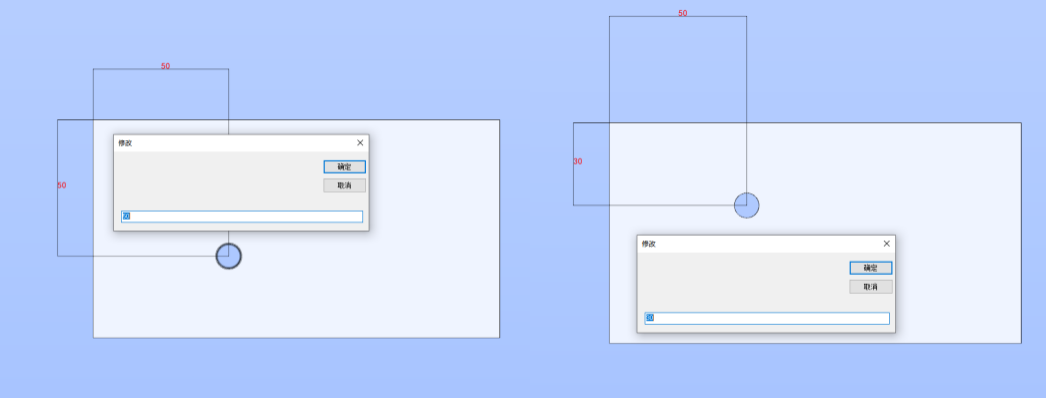

在點擊尺寸按鈕的前提下，單機需要更改的尺寸，在尺寸框里面輸入數據，按“回車鍵”即可，方便快捷，充分體現了技術化和人性化。

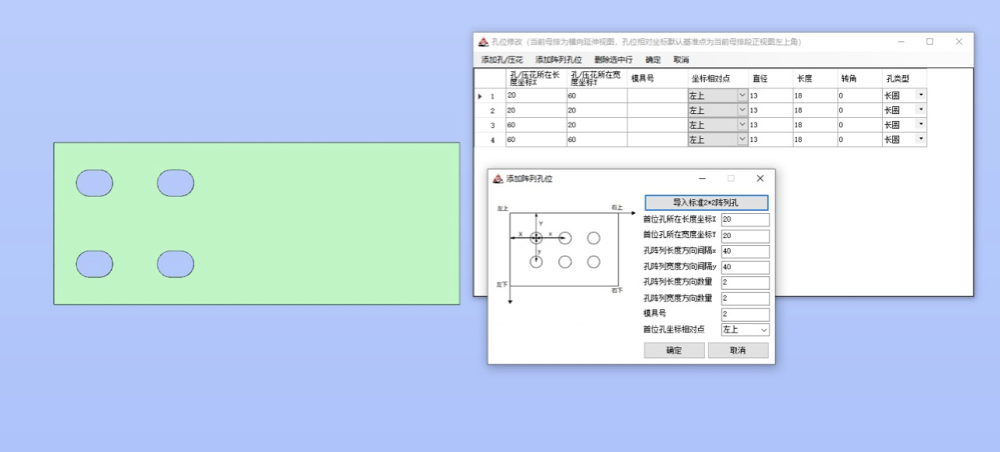

7）線性陣列：在做多個孔同等距的情況下，在孔位修改中選擇添加陣列孔，先定位第一個孔的位置，然后更改陣列孔的數據，生成多個線性陣列孔，或者導入標準陣列孔，生成標準孔位。此功能方便快捷，操作簡單，大幅度解決了畫圖繁瑣，降低了出錯率，提高工作效率。
8）自動排布銅排，可以在原材料上合理分配加工工件。多個文件合成一個工件，能最大化的節省材料，實現加工工件的最優化。

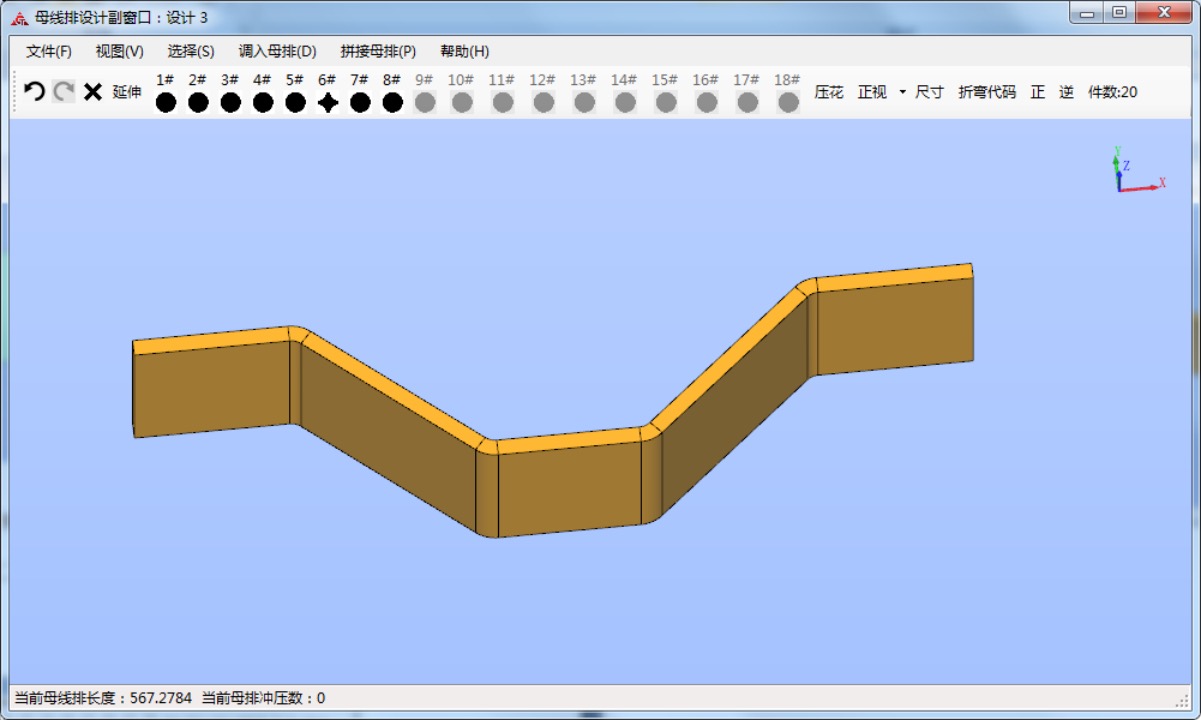

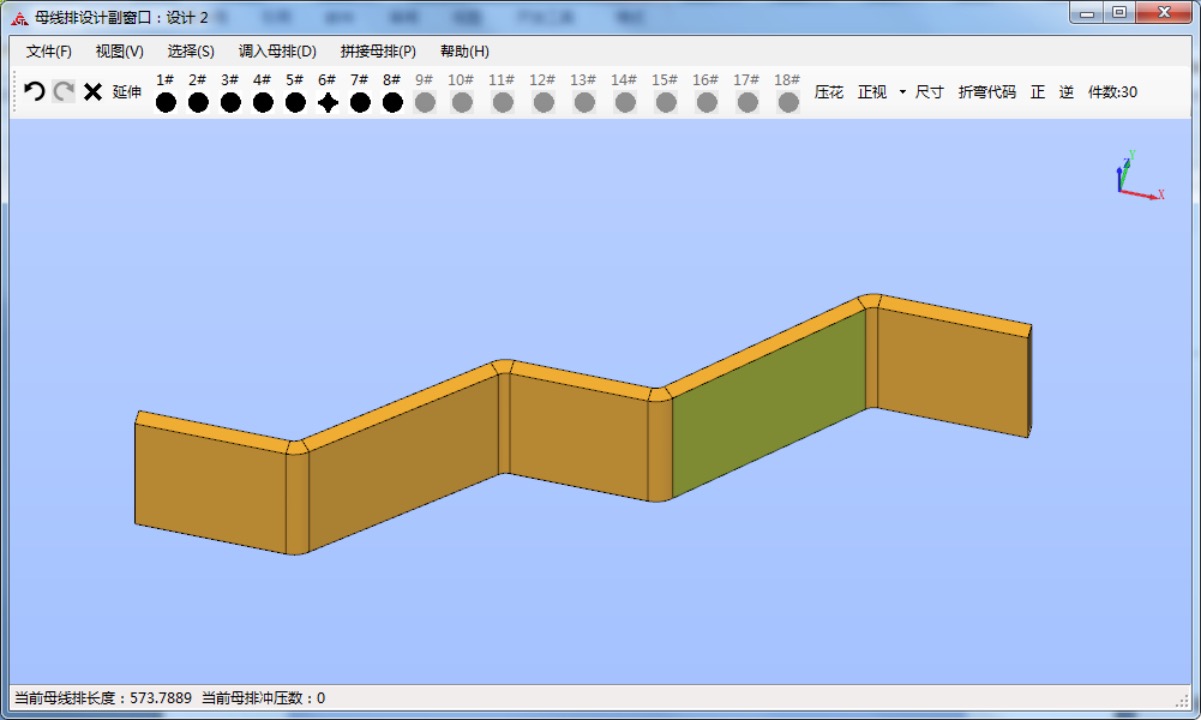

調入母排1:

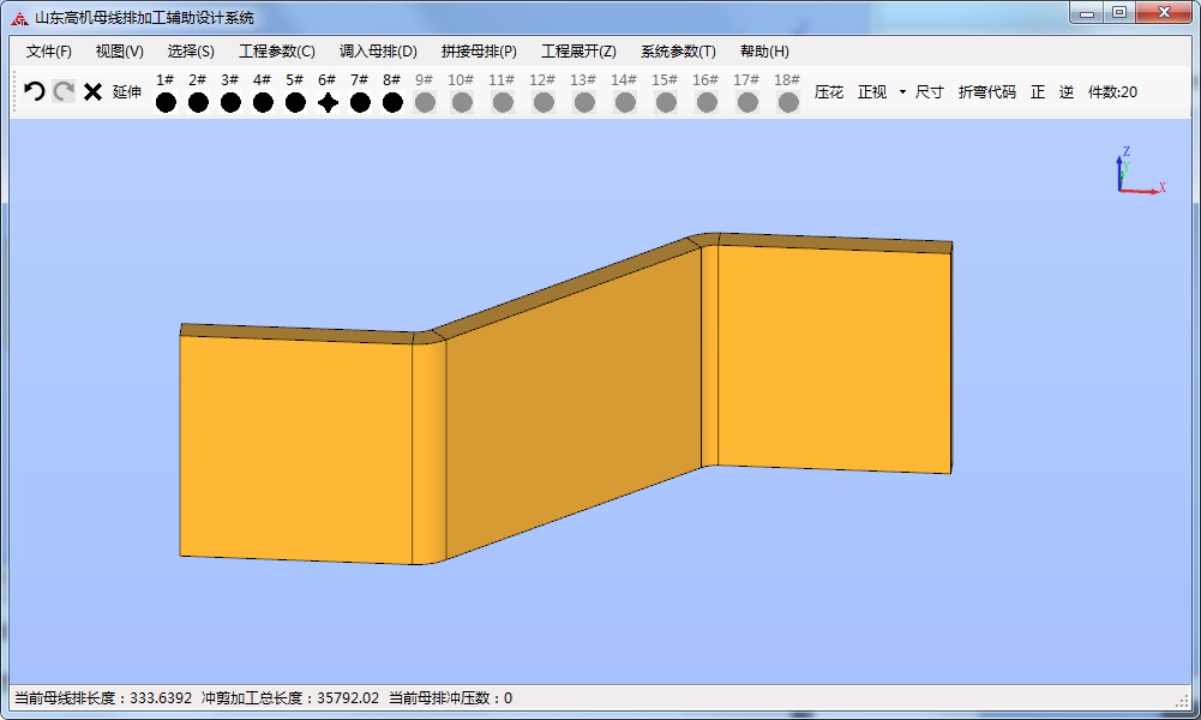

調入母排2：
調入母排3：

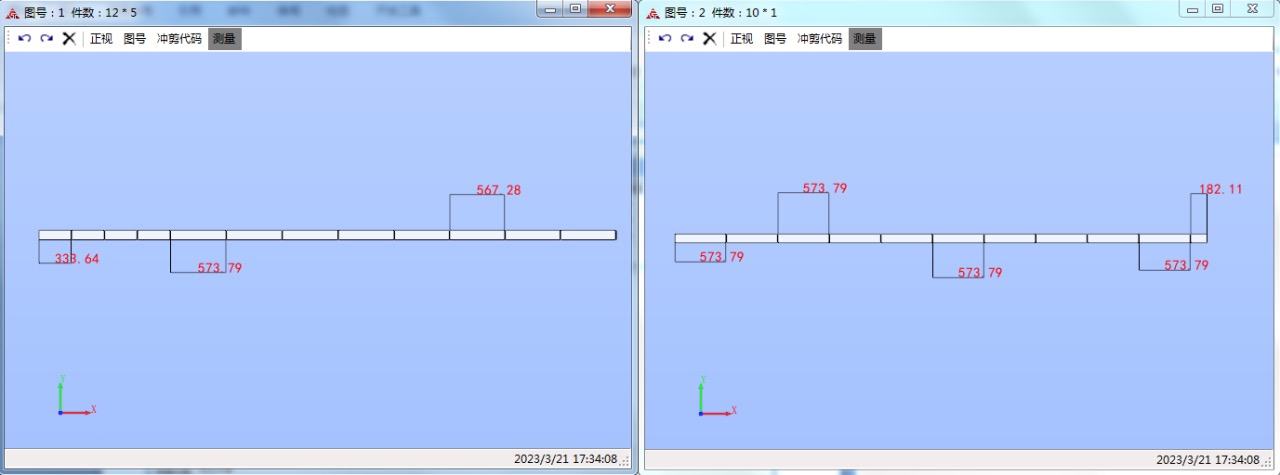

整體的工程展開：

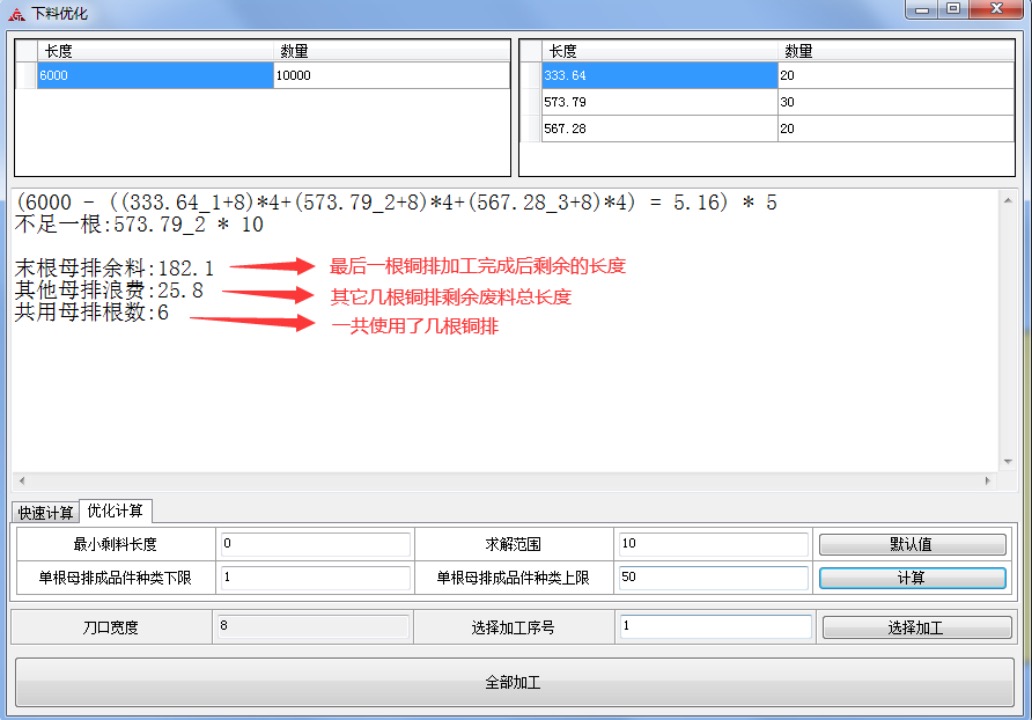

優化排產下料：這是代表上面三個母排的展開圖，此時軟件計算出最合適的切割距離以及最合適的加工排列方式，以達到節約銅排的目的，加工出來工件為折彎準備。
