數控母線折彎機GJCNC-BB

折彎機設置各種折彎類型：平彎、立彎、麻花彎、閉合折彎、U型折彎等。采用閉式折彎機構， X軸使用精密直線導軌，保證加工精度，避免開式折彎的弊端，保證加工角度在寬度方向的一致。折彎Y軸采用液壓控制，折彎精度高，穩定性高。X軸最大行程2000mm，使單邊加工長度增大，提高工件的加工范圍。折立彎（選配）時，本機模具有自動夾緊和釋放功能，保證加工平面的平整度，減少彎曲弧形的損傷。使用的軟件可與沖剪機聯網使用，對于彎曲次數較多的工件，能自動尋找折彎次序，實現編程自動化，能模擬折彎過程，根據模擬的折彎次序放置母排，避免折彎彎曲位置錯誤。設備臺面采用高精度臺面，有效減少銅母線與設備臺面的摩擦，更好的保護銅母線的表面。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類：

數控母線折彎機

所屬分類

返回列表



產品描述

參數

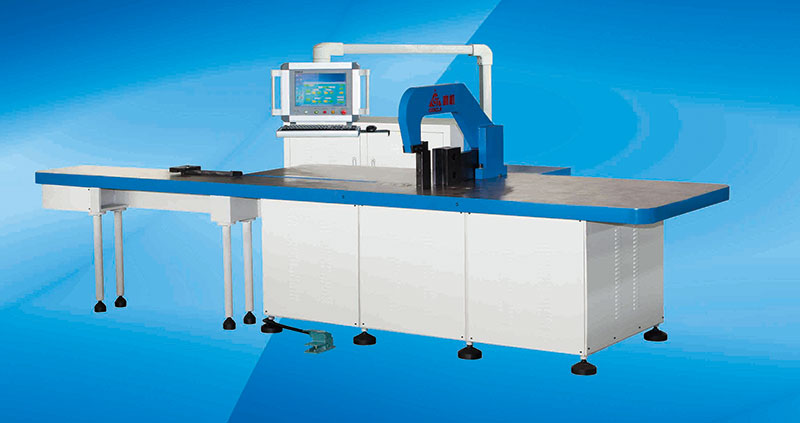

數控母線液壓折彎機GJCNC-BB

GJCNC-BB

一、主要性能特點

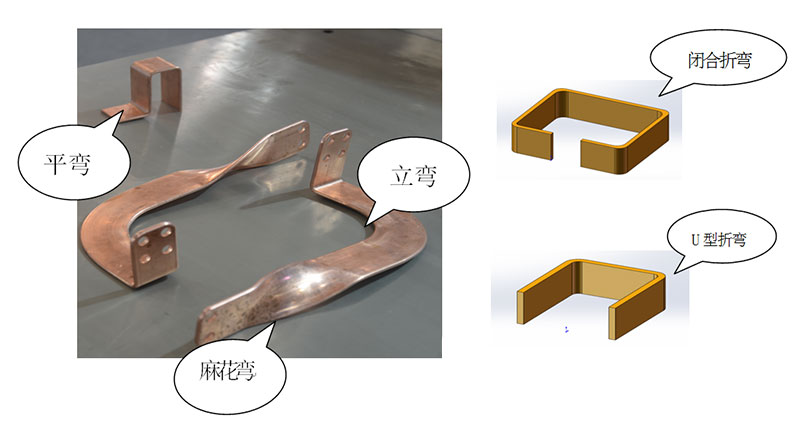

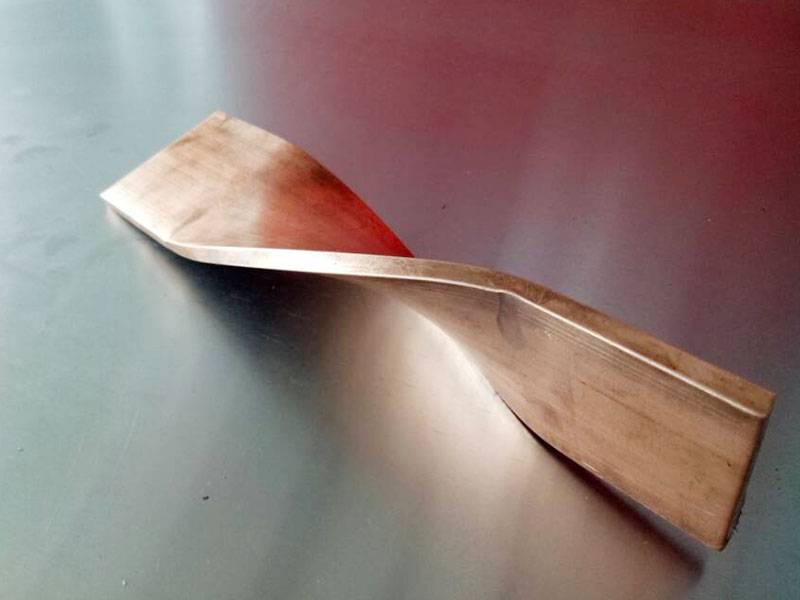

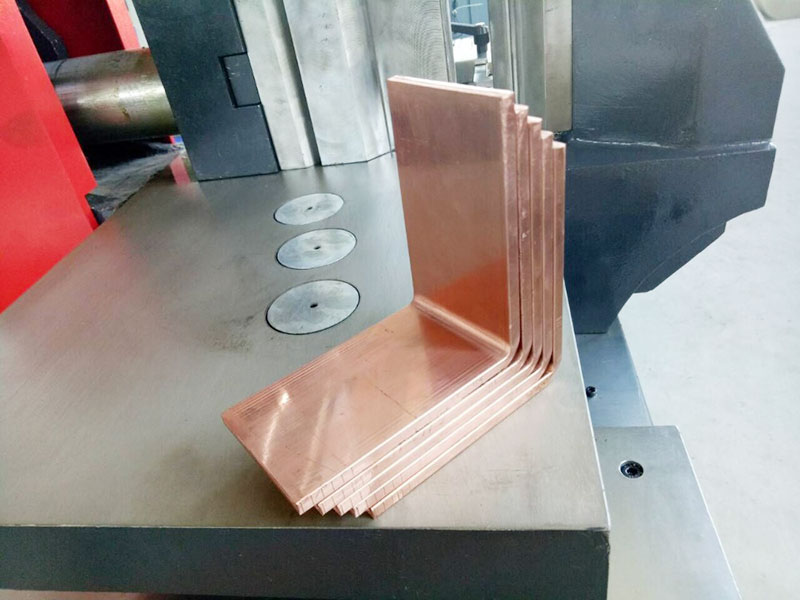

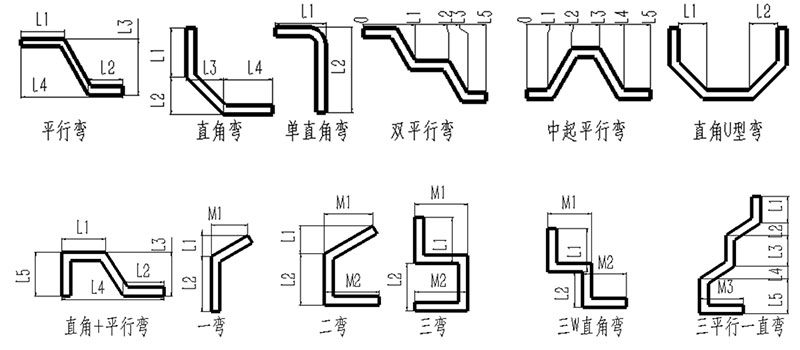

1）折彎機設置各種折彎類型：平彎、立彎、麻花彎、閉合折彎、U型折彎等。

GJCNC-BB

2）采用閉式折彎機構， X軸使用精密直線導軌，保證加工精度，避免開式折彎的弊端，保證加工角度在寬度方向的一致。

3）折彎Y軸采用液壓控制，折彎精度高，穩定性高。

4）X軸最大行程2000mm，使單邊加工長度增大，提高工件的加工范圍。

5）折立彎（選配）時，本機模具有自動夾緊和釋放功能，保證加工平面的平整度，減少彎曲弧形的損傷。

6）使用的軟件可與沖剪機聯網使用，對于彎曲次數較多的工件，能自動尋找折彎次序，實現編程自動化，能模擬折彎過程，根據模擬的折彎次序放置母排，避免折彎彎曲位置錯誤。

7）設備臺面采用高精度臺面，有效減少銅母線與設備臺面的摩擦，更好的保護銅母線的表面。

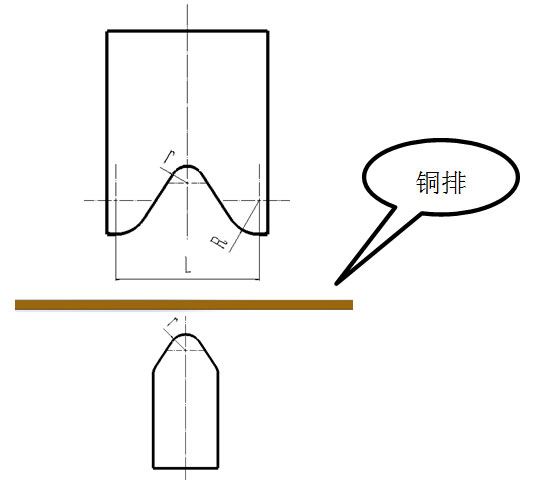

平彎加工工藝數據

序號	凸模（折的R角）	凹模
1	r	L	R
	10	85	20
	8
2	6	40	8
	5
無壓痕
1	10	80	3
2	5	60	3

GJCNC-BB

二、主要技術參數

名稱	單位	參數
公稱力	kN	400
折彎精度	゜	±0.3
折彎最大行程	mm	250
側擋料行程	mm	2000
側擋料最大移動速度(X軸)	m/min	15
折彎頭(Y軸)	m/min	快速5，慢速1.25
U型折彎內寬最小	mm	40(注：需要更小尺寸時請技術咨詢我公司)
最大折彎角度	゜	90
平彎(寬度×厚度)	mm	200×15
立彎(寬度×厚度)	mm	120×15
電源總功率	kW	7.2
主機外形尺寸：長×寬	mm	4150×1590
總重量	kg	2700

三、GJ3D功能介紹

1）GJ3D軟件可導入二維dxf、三維stp或step格式的圖紙文件。兼容CAXA/CAD/solidworks等畫圖軟件?？梢员４婕庸D紙，下次加工直接從GJ3D軟件中打開。也可以直接導入需要加工的圖紙（二維文件類型DXF文件，三維文件類型STP或STEP文件）。

GJCNC-BB

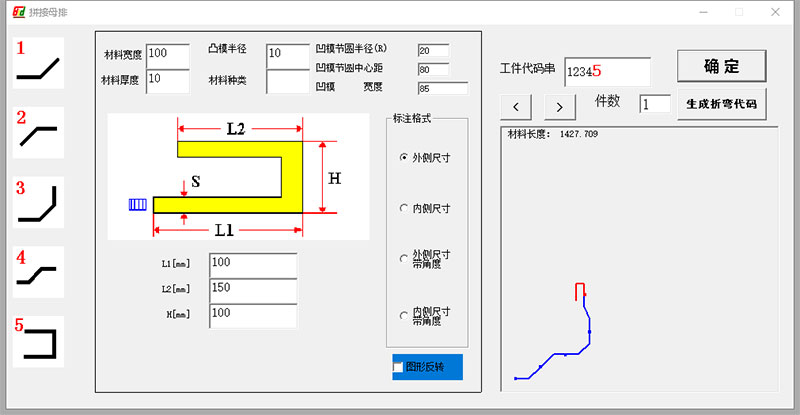

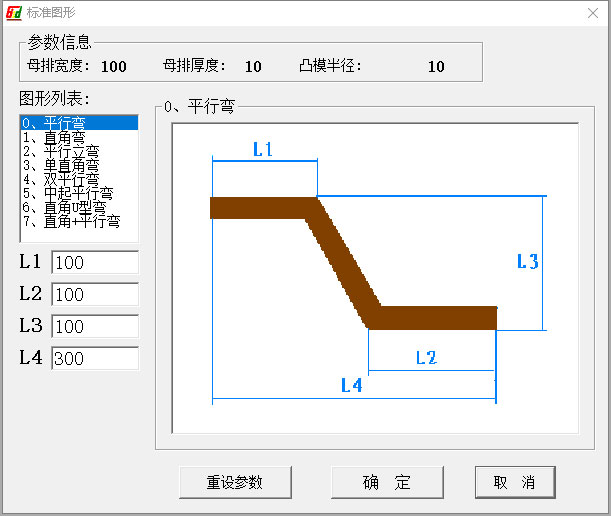

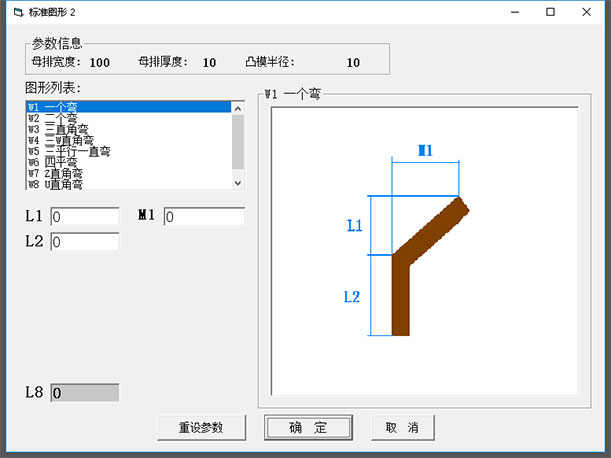

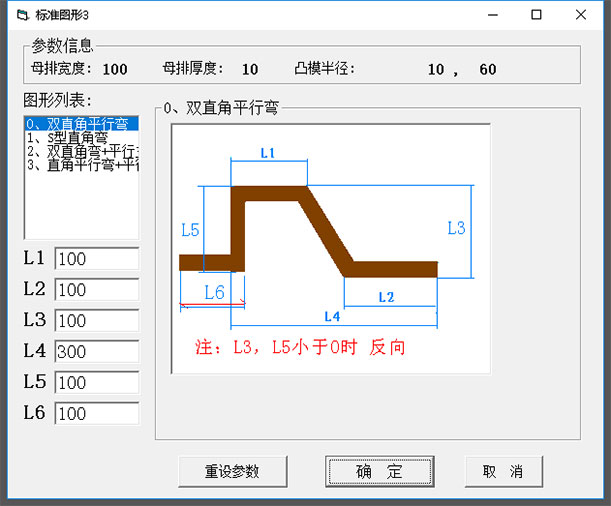

2）在軟件中需要?jiǎng)?chuàng)建新圖紙時，點擊文件“新建”，根據“工程參數”設置排寬和排厚，然后 “延伸”自己需要的長度。此時得到一個三維實體銅排。操作簡單，提高工人工作的效率，大大減少在軟件中消耗的學習時間。

GJCNC-BB
